TAPES / MONOFILAMENTS

Made with SAHM Winding Technology.

Mesh
Anwendungen Bändchen / Monofilamente

Lösungen für Bändchen / Monofilamente

Monofilamente und Bändchen bieten eine große Anwendungsvielfalt. Verwoben lassen sie sich für die Herstellung von äußerst strapazierfähigen Geotextilien ebenso nutzen, wie für Agrotextilien oder als stabilisierende Betonverstärker. Auch belastbarer Kunstrasen, formstabile Teppichrücken und Juteersatz-Gewebe entstehen aus monofilem Material. Als einzelner monofiler Faden eignet es sich in verschiedenen Querschnitten hervorragend als Angelschnur und ist darüber hinaus in Operationssälen als hochwertiges chirurgisches Nahtmaterial in Funktion.

Ganz gleich in welcher Form monofiles Material zum Einsatz kommt – mit „made with SAHM Winding Technology“ geben wir unser Versprechen, dass Monofilamente und Bändchen mit bestmöglicher Präzision gespult werden, was die Qualität des Endmaterials positiv beeinflusst.



dreieck

TWINSTAR II Serie

TWINSTAR II Serie

TWINSTAR II - Der bewährt zuverlässige Branchenführer

Das erste TWINSTAR-Modell wurde vor 20 Jahren in den Markt eingeführt. Seitdem hat sich der TWINSTAR zur führenden automatischen Spulmaschine für die Herstellung von Hochleistungsfasern in einem breiten Spektrum von Anwendungen entwickelt.

Kunden schätzen den TWINSTAR für seine kompakte und modulare Bauweise sowie seine konstant hervorragende Performance. Besonders beeindruckend ist seine 99,9%ige Zuverlässigkeit beim Spulenwechsel. Durch die elektronische Dateneingabe aller Spul- und Prozessparameter bietet der TWINSTAR außerdem eine beispiellose Flexibilität bei Produktwechseln und der Handhabung von Rezepten.

MEHR
LinStar 330XE
Automatische Präzisions-Kreuzspulmaschine
Spulkopf einer automatischen Präzisions-Kreuzspulmaschine, Modell LinStar 330XE

LinStar 330XE

Automatische Präzisions-Kreuzspulmaschine
Titer
150 bis 4500 dtex*
Spulgeschwindigkeit
Max. 600 m/min
Bewicklungsbreite
Einstellbar von 250 bis 300 mm*
*andere Werte auf Anfrage.
Ein Zusammentreffen aller Grenzwerte ist nicht möglich
mehr
LinStar 330XE
  • Anwendungen
    • Bändchen
    • Grasgarn
    • Monofilamente
    • beschichtete oder gedippte Garne
  • Vorteile
    • Flexible Fadenverlegung
    • Automatischer Spulenwechsel
    • Zentrale Maschinensteuerung HMI
  • Technische Daten
    Titer
    150 bis 4500 dtex*
    Spulgeschwindigkeit
    Max. 600 m/min
    Bewicklungsbreite
    Einstellbar von 250 bis 300 mm*
    Antrieb
    Frequenzgeregelt
    Gestell
    3-etagig*
    Hülseninnendurchmesser
    82,55; 90 oder 94 mm*
    Hülsenlänge
    290 oder 330 mm*
    Spulendurchmesser
    Max. 320 mm
    Spulverhältnis
    Elektronisch
    Anzahl Fäden pro Spulkopf
    Ein- oder mehrfädig
    *andere Werte auf Anfrage.
    Ein Zusammentreffen aller Grenzwerte ist nicht möglich
  • Bändchen
  • Grasgarn
  • Monofilamente
  • beschichtete oder gedippte Garne
Prospekt
Galerie
SAHM 240XE
Präzisions-Kreuzspulmaschine

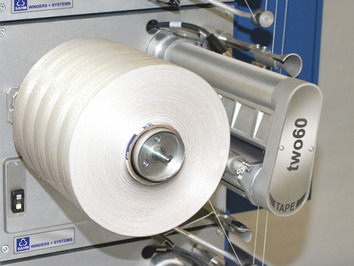

Spulkopf einer SAHM Präzisions-Kreuzspulmaschine, Modell SAHM 240XE TAPES / MONOFILAMENTS

SAHM 240XE

Präzisions-Kreuzspulmaschine
Titer
Bändchen:
250 bis 3500 dtex (fibrilliert bis 6000 dtex)
Monofilamente, gebündelt:
Gesamttiter bis 6000 dtex
Spulgeschwindigkeit
Max. 420 m/min
Bewicklungsbreite
200, 250 oder 300 mm
*andere Werte auf Anfrage.
Ein Zusammentreffen aller Grenzwerte ist nicht möglich
mehr
SAHM 240XE
  • Anwendungen
    • Flache, fibrillierte und gefaltete Folienbändchen
    • Einzelne, geprägte (Danline) und gebündelte Monofilamente
  • Vorteile
    • Exzellente und reproduzierbare Spulenqualität
    • Kompakte und modulare Bauweise
    • Hohe Flexibilität und breites Anwendungsspektrum
    • Schnelle und effiziente Produktwechsel über zentrale Prozesssteuerung
    • Elektronische Eingabe aller Spulparameter
  • Technische Daten
    Titer
    Bändchen:
    250 bis 3500 dtex (fibrilliert bis 6000 dtex)
    Monofilamente, gebündelt:
    Gesamttiter bis 6000 dtex
    Spulgeschwindigkeit
    Max. 420 m/min
    Bewicklungsbreite
    200, 250 oder 300 mm
    Antrieb
    Frequenzgeregelt
    Gestell
    3- oder 4-etagig
    Hülseninnendurchmesser
    82,5 or 90 mm
    Hülsenlänge
    230, 290 oder 330 mm
    Spulendurchmesser
    Max. 320 mm
    Spulverhältnis
    Elektronisch
    Materialbreite/-durchmesser
    Monofilamente, Einzelfäden:
    ø 0,15 bis 0,60 mm
    Bändchen:
    1-fädig von 0,9 bis 7 mm
    2-fädig ab 2 x 0,9 mm
    Spulverfahren
    Präzisionskreuzspulung
    *andere Werte auf Anfrage.
    Ein Zusammentreffen aller Grenzwerte ist nicht möglich
  • Merkmale
    • Materialschonende Oberflächenbeschichtung der fadenberührenden Teile
    • Elektronisch geregeltes und stufenlos einstellbares Spulverhältnis
    • Individuelles Doffsignal für Spulenwechsel (LED-Leuchte pro Spulkopf)
  • Optionen
    • Doppelseitige Gestellausführung
    • Fadeneinlauf/Fadenleitweg mit Rollen
    • Nachlassender Anpressdruck (mechanisch)
    • Nachlassende Fadenspannung (mechanisch)
    • easyDOFFING (halbautomatischer Spulenwechsel mit Absaugpistole)
    • Gespiegelte Spulkopfausführung (p-Spulung)
    • Zentrales Alarmmanagement (z.B. Fadenbruch, zentrales Doffsignal)
  • Flache, fibrillierte und gefaltete Folienbändchen
  • Einzelne, geprägte (Danline) und gebündelte Monofilamente
Prospekt
Galerie
SAHM 260XE
Präzisions-Kreuzspulmaschine

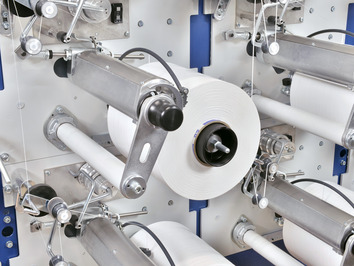

Spulkopf einer SAHM Präzisions-Kreuzspulmaschine, Modell SAHM 260XE TAPES / MONOFILAMENTS

SAHM 260XE

Präzisions-Kreuzspulmaschine
Titer
Monofilamente, gebündelt:
Gesamttiter bis 15000 dtex
Bändchen:
150 bis 3500 dtex (fibrilliert bis 20000 dtex - Sonderausführung bis 36000 dtex)
Spulgeschwindigkeit
Max. 500 m/min
Bewicklungsbreite
200, 250 oder 300 mm (optional 400 mm)
*andere Werte auf Anfrage.
Ein Zusammentreffen aller Grenzwerte ist nicht möglich
mehr
SAHM 260XE
  • Anwendungen
    • Flache, fibrillierte und gefaltete Folienbändchen
    • Einzelne, geprägte (Danline) und gebündelte Monofilamente
  • Vorteile
    • Exzellente und reproduzierbare Spulenqualität
    • Kompakte und modulare Bauweise
    • Hohe Flexibilität und breites Anwendungsspektrum
    • Schnelle und effiziente Produktwechsel über zentrale Prozsssteuerung
    • Elektronische Eingabe aller Spulparameter
    • Modernes Bedienkonzept über HMI
  • Technische Daten
    Titer
    Monofilamente, gebündelt:
    Gesamttiter bis 15000 dtex
    Bändchen:
    150 bis 3500 dtex (fibrilliert bis 20000 dtex - Sonderausführung bis 36000 dtex)
    Spulgeschwindigkeit
    Max. 500 m/min
    Bewicklungsbreite
    200, 250 oder 300 mm (optional 400 mm)
    Antrieb
    Frequenzgeregelt
    Gestell
    2-, 3- oder 4-etagig
    Hülseninnendurchmesser
    82,5 oder 90 mm
    Hülsenlänge
    230, 290 oder 330 mm (optional 440 mm)
    Spulendurchmesser
    Max. 320 mm (optional bis zu 450 mm)
    Spulverhältnis
    Elektronisch
    Materialbreite/-durchmesser
    Monofilamente, Einzelfäden:
    ø 0,15 bis 0,60 mm
    Bändchen:
    1-fädig von 0,9 bis 7 mm
    2-fädig ab 2 x 0,9 mm
    Spulverfahren
    Präzisionskreuzspulung
    *andere Werte auf Anfrage.
    Ein Zusammentreffen aller Grenzwerte ist nicht möglich
  • Merkmale
    • Materialschonende Oberflächenbeschichtung der fadenberührenden Teile
    • Elektronisch geregeltes und stufenlos einstellbares Spulverhältnis
    • Lauflängenanzeige (Anzeige im HMI)
  • Optionen
    • Doppelseitige Gestellausführung
    • Fadeneinlauf/Fadenleitweg mit Rollen
    • Nachlassender Anpressdruck (mechanisch)
    • Nachlassende Fadenspannung (mechanisch)
    • Pneumatisch betätigter Hülsenspanner
    • Pneumatisch einstellbare Fadenspannung
    • Schnittstelle zu Prozessleitsystemen
    • Zentrales Alarmmanagement (z. B. Fadenbruch, zentrales Doffsignal)
  • Flache, fibrillierte und gefaltete Folienbändchen
  • Einzelne, geprägte (Danline) und gebündelte Monofilamente
Prospekt
Galerie
SAHM 700XE
Parallel-Spulmaschine
Spulköpfe einer Parallel-Spulmaschine, Modell SAHM 700XE

SAHM 700XE

Parallel-Spulmaschine
Spulgeschwindigkeit
10 bis 400 m/min
Bewicklungsbreite
Max. 365 mm
Antrieb
Frequenzgeregelt
*andere Werte auf Anfrage.
Ein Zusammentreffen aller Grenzwerte ist nicht möglich
mehr
SAHM 700XE
  • Anwendungen
    • Monofilamente aus PP, PES, PE, PA, PA66, LLDPE, HDPE
    • Garne für Kunstrasen
  • Vorteile
    • Exzellente und reproduzierbare Spulenqualität
    • Elektronische Eingabe aller Spulparameter
    • Schnelle und effiziente Produktwechsel über zentrale Prozesssteuerung
    • Kompakte und modulare Bauweise
    • Hohe Flexibilität und breites Anwendungsspektrum
    • Verschiedene Spulenformen möglich: zylindrisch, bikonisch und Diabolo
  • Technische Daten
    Spulgeschwindigkeit
    10 bis 400 m/min
    Bewicklungsbreite
    Max. 365 mm
    Antrieb
    Frequenzgeregelt
    Gestell
    3-etagig - bis max. ø 355 mm
    4-etagig - bis max. ø 250 mm*
    Hülsenlänge
    Bis zu 300 mm*
    Spulendurchmesser
    Max. 355 mm
    Spulverhältnis
    Elektronisch
    Spulengewicht
    Max. 20 kg
    Fadenzugkraft
    30 bis 1250 cN*
    Hülsen
    K200, K250, K355, HKV, FLP 300; Papier-, Plastik- und Aluminiumhülsen möglich
    Materialbreite/-durchmesser
    ø 0,08 bis 1,5 mm*
    Spulverfahren
    Parallelspulung
    *andere Werte auf Anfrage.
    Ein Zusammentreffen aller Grenzwerte ist nicht möglich
  • Merkmale
    • Individuelle Antriebe für Spindel und Verlegung
    • Zentrale Prozesssteuerung (HMI Touchscreen) für Eingabe, Anzeige und Speicherung der Prozess- und Maschinenparameter
    • Nachlassende Fadenzugkraft
    • Integrierte Softwareoption zur Gruppierung einer Spulanlage
  • Optionen
    • Ein- oder doppelseitige Gestellausführung
    • Rezeptdatenbank
    • Schnisttstelle zu Prozessleitsystemen (OPC-UA)
  • Monofilamente aus PP, PES, PE, PA, PA66, LLDPE, HDPE
  • Garne für Kunstrasen
Prospekt
Galerie
SAHM 750XE
Automatische Parallel-Spulmaschine

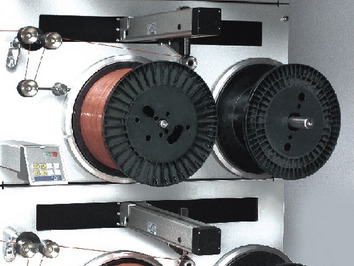

Detailfoto einer automatischen Parallel-Spulmaschine, Modell SAHM 750XE TAPE

SAHM 750XE

Automatische Parallel-Spulmaschine
Titer
200 bis 8000 dtex
Spulgeschwindigkeit
Max. 400 m/min
Bewicklungsbreite
Max. 285 mm
*andere Werte auf Anfrage.
Ein Zusammentreffen aller Grenzwerte ist nicht möglich
mehr
SAHM 750XE
  • Anwendungen
    • Monofilamente aus PP, PES, PE, PA
  • Vorteile
    • Exzellente und reproduzierbare Spulenqualität
    • Schneller und effizienter Produktwechsel
    • Spulenwechsel ohne Abfall und Stillstandszeiten
    • Elektronische Eingabe aller Spulparameter
    • Verschiedene Spulenformen möglich: zylindrisch, bikonisch, diabolo, cops
    • Zentrale Prozess-Steuerung
    • Hohe Flexibilität und breites Anwendungsspektrum
  • Technische Daten
    Titer
    200 bis 8000 dtex
    Spulgeschwindigkeit
    Max. 400 m/min
    Bewicklungsbreite
    Max. 285 mm
    Antrieb
    Frequenzgeregelt
    Gestell
    3-etagig
    Spulendurchmesser
    Max. 355 mm
    Fadenzugkraft
    20 bis 1500 cN
    Verlegesystem
    Elektronisch
    Hülsen
    K200, K250 oder K355*
    *andere Werte auf Anfrage.
    Ein Zusammentreffen aller Grenzwerte ist nicht möglich
  • Monofilamente aus PP, PES, PE, PA
Prospekt
Galerie
SAHM 780XE
Automatische Parallel-Spulmaschine
Detailfoto einer automatischen Parallel-Spulmaschine, Modell SAHM 780XE

SAHM 780XE

Automatische Parallel-Spulmaschine
Materialdurchmesser
0,1 bis 0,6 mm*
Spulgeschwindigkeit
Max. 600 m/min.
Fadenzugkraft
10 bis 350 cN
*andere Werte auf Anfrage.
Ein Zusammentreffen aller Grenzwerte ist nicht möglich
mehr
SAHM 780XE
  • Anwendungen

    Monofilamente, monofilamentähnliche Materialien für z.B. Angelschnüre, Zahnbürsten, Insektenschutz, Verpackungsnetze, Filter

  • Vorteile
    • Automatische Optimierung des Verlegehubs während des Spulenaufbaus
    • Spulenwechsel ohne Abfall und ohne Stillstandszeiten
    • Schnelle und effiziente Produktwechsel
    • Ermöglicht höhere Produktionsgeschwindigkeiten im Extrusionsprozess
    • Geringer Wartungsaufwand durch optimiertes Maschinendesign
    • Zentrale Fadenspannungsverstellung am HMI
    • Kompakte Bauweise
    • Vorbereitet für automatisiertes Spulendoffing
  • Technische Daten
    Materialdurchmesser
    0,1 bis 0,6 mm*
    Spulgeschwindigkeit
    Max. 600 m/min.
    Fadenzugkraft
    10 bis 350 cN
    Spulverfahren
    Parallelspulung
    Hülsen
    K160, K200, K250*
    Spulendurchmesser
    Max. 300 mm
    *andere Werte auf Anfrage.
    Ein Zusammentreffen aller Grenzwerte ist nicht möglich

Monofilamente, monofilamentähnliche Materialien für z.B. Angelschnüre, Zahnbürsten, Insektenschutz, Verpackungsnetze, Filter

Galerie
SAHM 790XE
Automatischer Kops-Spuler

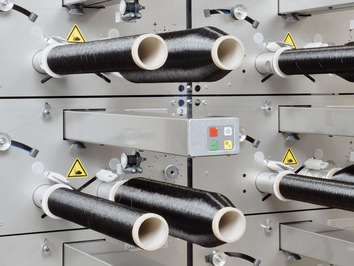

Detailfoto eines automatischen Kops-Spulers, Modell SAHM 790XE

SAHM 790XE

Automatischer Kops-Spuler
Titer
76 bis 1000 dtex
Spulgeschwindigkeit
Max. 400 m/min
Bewicklungsbreite
Max. 500 mm
*andere Werte auf Anfrage.
Ein Zusammentreffen aller Grenzwerte ist nicht möglich
mehr
SAHM 790XE
  • Anwendungen
    • Monofilamente, monofilamentähnliche Materialien für z.B. Angelschnüre, Zahnbürsten, Insektenschutz, Verpackungsnetze, Filter
  • Vorteile
    • Exzellente und reproduzierbare Spulenqualität durch Einzelfadenspannungsregelung
    • Spulenwechsel ohne Abfall und ohne Stillstandszeiten
    • Exakte Lauflänge
    • Ermöglicht höhere Produktionsgeschwindigkeit im Extrusionsprozess
    • Integrierter Anfahrwickler für effizientes An- und Nachlegen der Fäden
    • Geringer Wartungsaufwand durch optimiertes Maschinendesign
  • Technische Daten
    Titer
    76 bis 1000 dtex
    Spulgeschwindigkeit
    Max. 400 m/min
    Bewicklungsbreite
    Max. 500 mm
    Antrieb
    Frequenzgeregelt
    Gestell
    5-etagig
    Hülsenlänge
    380 bis 510 mm*
    Spulendurchmesser
    Max. 180 mm
    Spulverhältnis
    Elektronisch
    Fadenzugkraft
    15 bis 100 cN
    Spulverfahren
    Parallelspulung in Kops-Form
    Hülsenmaterial
    Pappe*
    Hülsendurchmesser
    innen = 50 mm, außen = 60 mm*
    *andere Werte auf Anfrage.
    Ein Zusammentreffen aller Grenzwerte ist nicht möglich
  • Merkmale
    • Automatischer Spulenwechsel nach Erreichen von wahlweise: Lauflänge, Laufzeit, Spulengewicht, Spulendurchmesser, externem Signal
    • Individuelle Antriebe für Spindel und Verlegung
    • Individuell geregelte Einzelverlegung
    • Zentrale Prozesssteuerung (HMI Touchscreen) für Eingabe, Anzeige und Speicherung der Prozess- und Maschinenparameter
    • Fadenreserve (fixiert)
    • Definierte Ablage des Fadenendes
    • Zentrales Alarmmanagement (z.B. Fadenbruch, Spulenwechsel)
  • Optionen
    • Schnittstelle zu Prozessleitsystemen (OPC-UA)
  • Monofilamente, monofilamentähnliche Materialien für z.B. Angelschnüre, Zahnbürsten, Insektenschutz, Verpackungsnetze, Filter
Prospekt
Galerie
SAHM two60
Präzisions-Kreuzspulmaschine
Spulkopf einer SAHM Präzisions-Kreuzspulmaschine, Modell two60 TAPE

SAHM two60

Präzisions-Kreuzspulmaschine
Titer
150 bis 20000 dtex*
Spulgeschwindigkeit
Max. 600 m/min
Bewicklungsbreite
200, 250 oder 300 mm*
*andere Werte auf Anfrage.
Ein Zusammentreffen aller Grenzwerte ist nicht möglich
mehr
SAHM two60
  • Anwendungen
    • Flache und fibrillierte Folienbändchen
    • Grasgarn
    • Einzelne und gebündelte Monofilamente
  • Vorteile
    • Exzellente Spulenqualität
    • Elektronisches Spulverhältnis
    • Modulare Bauweise mit Doppelinverter-Technologie
    • Fadenschonender Einlauf am Spulkopf
    • Schneller und effizienter Produktwechsel durch elektronische Eingabe aller Spulparameter
    • Zentrale Maschinensteuerung durch HMI mit 5,7" Touchscreen
    • Meterzähler / Doffsignal
    • Minimaler Wartungsaufwand
  • Technische Daten
    Titer
    150 bis 20000 dtex*
    Spulgeschwindigkeit
    Max. 600 m/min
    Bewicklungsbreite
    200, 250 oder 300 mm*
    Antrieb
    Frequenzgeregelt
    Gestell
    Bis 4 Etagen
    Hülseninnendurchmesser
    82,55 oder 90 mm*
    Hülsenlänge
    230, 290 oder 330 mm*
    Spulendurchmesser
    Max. 320 mm
    Spulverhältnis
    Elektronisch
    Materialbreite/-durchmesser
    Monofilamente, Einzelfäden:
    ø 0,1 bis 0,6 mm
    Bändchen:
    1-fädig von 0,9 bis 7 mm
    2-fädig ab 2 x 0,9 mm
    *andere Werte auf Anfrage.
    Ein Zusammentreffen aller Grenzwerte ist nicht möglich
  • Optionen

    easyDOFFING Funktion

    Das easyDOFFING System automatisiert die Abläufe während des Spulenwechsels und ermöglicht dadurch eine 1-Mann-Bedienung.

  • Flache und fibrillierte Folienbändchen
  • Grasgarn
  • Einzelne und gebündelte Monofilamente
Prospekt
Galerie
75 years innovative winding technology
Kontakt
