HIGH PERFORMANCE FIBERS

Made with SAHM Winding Technology.

[Translate to 01 - Deutsch:] Firefighter at work - wearing fireresistant clothes made from high performance fibers
Anwendungen High Performance Fibers (HPF)

Lösungen für Hochleistungsgarne

Aus Hochleistungsgarnen entstehen anspruchsvolle Produkte mit hoher Sicherheitsrelevanz. Durch ihre ausgezeichnete Wärme- und Flammbeständigkeit sowie die hohe chemische Beständigkeit sind sie beispielsweise prädestiniert für Feuer- und Sicherheitsbekleidung. Doch auch schusssichere Westen, Helme und verschiedene automobile Anwendungen werden aus Hochleistungsgarnen gefertigt.

Mit „made with SAHM Winding Technology“ geben wir unser Qualitätsversprechen. Ein optimal gespultes Material ist die beste Voraussetzung für Endprodukte von höchster Qualität.

TWINSTAR II Serie

TWINSTAR II Serie

TWINSTAR II - Der bewährt zuverlässige Branchenführer

Das erste TWINSTAR-Modell wurde vor 20 Jahren in den Markt eingeführt. Seitdem hat sich der TWINSTAR zur führenden automatischen Spulmaschine für die Herstellung von Hochleistungsfasern in einem breiten Spektrum von Anwendungen entwickelt.

Kunden schätzen den TWINSTAR für seine kompakte und modulare Bauweise sowie seine konstant hervorragende Performance. Besonders beeindruckend ist seine 99,9%ige Zuverlässigkeit beim Spulenwechsel. Durch die elektronische Dateneingabe aller Spul- und Prozessparameter bietet der TWINSTAR außerdem eine beispiellose Flexibilität bei Produktwechseln und der Handhabung von Rezepten.

MEHR
SAHM two60
Präzisions-Kreuzspulmaschine
Spulkopf einer SAHM Präzisions-Kreuzspulmaschine, Modell two60 big HPF

SAHM two60

Präzisions-Kreuzspulmaschine
Titer
150 bis 20000 dtex*
Spulgeschwindigkeit
Max. 800 m/min
Bewicklungsbreite
200, 250 oder 300 mm*
*andere Werte auf Anfrage.
Ein Zusammentreffen aller Grenzwerte ist nicht möglich
mehr
SAHM two60
  • Anwendungen
    • Hochleistungsfasern
    • Multifilamente
    • Beschichtete oder gezwirnte Garne
  • Vorteile
    • Exzellente Spulenqualität
    • Minimaler Wartungsaufwand
    • Schneller und effizienter Produktwechsel durch elektronische Eingabe aller Spulparameter
    • Zentrale Maschinensteuerung durch HMI II mit 5,7" Touchscreen
    • Alarmmanagement (Fadenbruch, Spulendurchmesser)
    • Pneumatisches Spreizzeug
    • Elektronische Längenmessung
    • Halbautomatisches Anlegen:
      Fadenleitwerk schwenkt automatisch an und ab
    • Ausführung als Randstreifenwickler möglich
    • Ausführung als Anfahrwickler möglich
  • Technische Daten
    Titer
    150 bis 20000 dtex*
    Spulgeschwindigkeit
    Max. 800 m/min
    Bewicklungsbreite
    200, 250 oder 300 mm*
    Antrieb
    Frequenzgeregelt
    Gestell
    Bis 4 Etagen
    Hülseninnendurchmesser
    82,55 oder 94 mm*
    Hülsenlänge
    230, 290 oder 330 mm*
    Spulendurchmesser
    Max. 320 mm
    Spulverhältnis
    Elektronisch
    *andere Werte auf Anfrage.
    Ein Zusammentreffen aller Grenzwerte ist nicht möglich
  • Hochleistungsfasern
  • Multifilamente
  • Beschichtete oder gezwirnte Garne
Prospekt
Galerie
SAHM two60 big
Präzisions-Kreuzspulmaschine

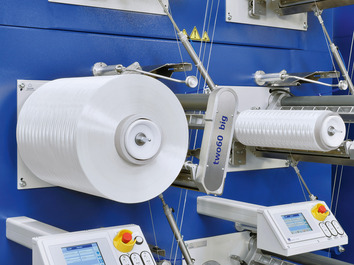

Spulkopf einer SAHM Präzisions-Kreuzspulmaschine, Modell two60 big HPF

SAHM two60 big

Präzisions-Kreuzspulmaschine
Titer
150 bis 20000 dtex*
Spulgeschwindigkeit
Max. 800 m/min
Bewicklungsbreite
300, 400, 450 oder 500 mm*
*andere Werte auf Anfrage.
Ein Zusammentreffen aller Grenzwerte ist nicht möglich
mehr
SAHM two60 big
  • Anwendungen
    • Hochleistungsfasern
    • Multifilamente
    • Beschichtete oder gezwirnte Garne
  • Vorteile
    • Exzellente Spulenqualität
    • Minimaler Wartungsaufwand
    • Schneller und effizienter Produktwechsel durch elektronische Eingabe aller Spulparameter
    • Zentrale Maschinensteuerung durch HMI II mit 5,7" Touchscreen
    • Alarmmanagement (Fadenbruch, Spulendurchmesser)
    • Pneumatisches Spreizzeug
    • Elektronische Längenmessung
    • Halbautomatisches Anlegen:
      Fadenleitwerk schwenkt automatisch an und ab
    • Ausführung als Randstreifenwickler möglich
    • Ausführung als Anfahrwickler möglich
  • Technische Daten
    Titer
    150 bis 20000 dtex*
    Spulgeschwindigkeit
    Max. 800 m/min
    Bewicklungsbreite
    300, 400, 450 oder 500 mm*
    Antrieb
    Frequenzgeregelt
    Gestell
    1- oder 2-etagig
    Hülseninnendurchmesser
    90, 94, 135 oder 140 mm*
    Hülsenlänge
    230, 290 oder 330 mm*
    Spulendurchmesser
    Max. 500 mm
    Spulverhältnis
    Elektronisch
    Spulengewicht
    50 kg
    *andere Werte auf Anfrage.
    Ein Zusammentreffen aller Grenzwerte ist nicht möglich
  • Hochleistungsfasern
  • Multifilamente
  • Beschichtete oder gezwirnte Garne
Prospekt
Galerie
SAHM 240XE
Präzisions-Kreuzspulmaschine
Spulkopf einer SAHM Präzisions-Kreuzspulmaschine, Modell SAHM 240XE HPF

SAHM 240XE

Präzisions-Kreuzspulmaschine
Titer
180 bis 3000 dtex
(Sonderausführung bis 12000 dtex)
Spulgeschwindigkeit
Max. 350 m/min
Bewicklungsbreite
250 oder 300 mm
*andere Werte auf Anfrage.
Ein Zusammentreffen aller Grenzwerte ist nicht möglich
mehr
SAHM 240XE
  • Anwendungen
    • Hochleistungsfasern
    • Multifilamente
    • Beschichtete oder gezwirnte Garne
  • Vorteile
    • Exzellente und reproduzierbare Spulenqualität
    • Schneller und effizienter Produktwechsel
    • Elektronische Eingabe aller Spulparameter
    • Kompakte und modulare Bauweise
    • Hohe Flexibilität und breites Anwendungsspektrum
  • Technische Daten
    Titer
    180 bis 3000 dtex
    (Sonderausführung bis 12000 dtex)
    Spulgeschwindigkeit
    Max. 350 m/min
    Bewicklungsbreite
    250 oder 300 mm
    Antrieb
    Frequenzgeregelt
    Gestell
    3-etagig
    Hülseninnendurchmesser
    82,55 oder 94 mm
    Hülsenlänge
    290 oder 330 mm
    Spulendurchmesser
    Max. 320 mm
    Spulverhältnis
    Elektronisch
    Fadenzugkraft
    30 bis 230 cN
    50 bis 750 cN
    100 bis 1200 cN
    Wickelvolumen bei einer Bewicklungsbreite von
    250 mm: Max. ca. 18,7 dm3
    300 mm: Max. ca. 22,4 dm3
    *andere Werte auf Anfrage.
    Ein Zusammentreffen aller Grenzwerte ist nicht möglich
  • Hochleistungsfasern
  • Multifilamente
  • Beschichtete oder gezwirnte Garne
Prospekt
Galerie
SAHM 260XE
Präzisions-Kreuzspulmaschine
Spulkopf einer SAHM Präzisions-Kreuzspulmaschine, Modell SAHM 260XE HPF

SAHM 260XE

Präzisions-Kreuzspulmaschine
Titer
150 bis 2500 dtex
1000 bis 15000 dtex
(Sonderausführung bis 36000 dtex)
Spulgeschwindigkeit
Max. 500 m/min
Bewicklungsbreite
250, 300 oder 400 mm
*andere Werte auf Anfrage.
Ein Zusammentreffen aller Grenzwerte ist nicht möglich
mehr
SAHM 260XE
  • Anwendungen
    • Hochleistungsfasern
    • Multifilamente
    • Beschichtete oder gezwirnte Garne
  • Vorteile
    • Exzellente und reproduzierbare Spulenqualität
    • Schneller und effizienter Produktwechsel
    • Elektronische Eingabe aller Spulparameter
    • Kompakte und modulare Bauweise
    • Hohe Flexibilität und breites Anwendungsspektrum
  • Technische Daten
    Titer
    150 bis 2500 dtex
    1000 bis 15000 dtex
    (Sonderausführung bis 36000 dtex)
    Spulgeschwindigkeit
    Max. 500 m/min
    Bewicklungsbreite
    250, 300 oder 400 mm
    Antrieb
    Frequenzgeregelt
    Gestell
    1-, 2- oder 3-etagig
    Hülseninnendurchmesser
    76,2; 82,55; 90 oder 94 mm
    Hülsenlänge
    290, 330 oder 440 mm
    Spulendurchmesser
    Max. 320 mm (optional bis zu 450 mm)
    Spulverhältnis
    Elektronisch
    Fadenzugkraft
    50 bis 750 cN
    100 bis 1200 cN
    Wickelvolumen bei einer Bewicklungsbreite von
    250 mm: Max. ca. 18,7 dm3
    300 mm: Max. ca. 22,4 dm3
    400 mm: Max. ca. 29,5 dm3
    *andere Werte auf Anfrage.
    Ein Zusammentreffen aller Grenzwerte ist nicht möglich
  • Hochleistungsfasern
  • Multifilamente
  • Beschichtete oder gezwirnte Garne
Prospekt
Galerie
SAHM 700XE
Parallel-Spulmaschine

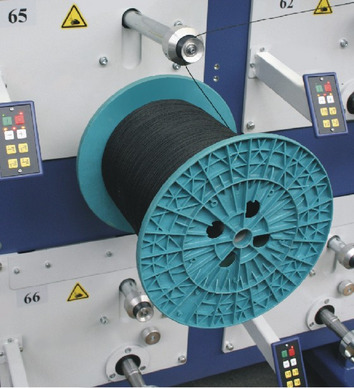

Spulkopf einer SAHM Parallel-Spulmaschine, Modell SAHM 700XE HPF

SAHM 700XE

Parallel-Spulmaschine
Titer
1100 bis 30000 dtex
Spulgeschwindigkeit
Max. 300 m/min
Bewicklungsbreite
Max. 265 mm
*andere Werte auf Anfrage.
Ein Zusammentreffen aller Grenzwerte ist nicht möglich
mehr
SAHM 700XE
  • Anwendungen
    • Hochleistungsfasern
    • Multifilamente
    • Beschichtete oder gezwirnte Garne
  • Vorteile
    • Exzellente und reproduzierbare Spulenqualität
    • Elektronische Eingabe aller Spulparameter
    • Schneller und effizienter Produktwechsel
    • Hohe Flexibilität und breites Anwendungsspektrum
  • Technische Daten
    Titer
    1100 bis 30000 dtex
    Spulgeschwindigkeit
    Max. 300 m/min
    Bewicklungsbreite
    Max. 265 mm
    Antrieb
    Frequenzgeregelt
    Gestell
    3-etagig
    Spulendurchmesser
    Max. 355 mm
    Fadenzugkraft
    100 bis 1000 cN
    Hülsen
    K200, K250 oder K355*
    Verlegesystem
    Elektronisch
    *andere Werte auf Anfrage.
    Ein Zusammentreffen aller Grenzwerte ist nicht möglich
  • Hochleistungsfasern
  • Multifilamente
  • Beschichtete oder gezwirnte Garne
Prospekt
Galerie
SAHM 750XE
Automatische Parallel-Spulmaschine
Automatische Parallel-Spulmaschine, Modell SAHM 750XE HPF

SAHM 750XE

Automatische Parallel-Spulmaschine
Titer
200 bis 8000 dtex
Spulgeschwindigkeit
Max. 400 m/min
Bewicklungsbreite
Max. 285 mm
*andere Werte auf Anfrage.
Ein Zusammentreffen aller Grenzwerte ist nicht möglich
mehr
SAHM 750XE
  • Anwendungen
    • Hochleistungsfasern
    • Technische Garne
    • Monofilamente
    • Grasgarn
  • Vorteile
    • Exzellente und reproduzierbare Spulenqualität
    • Exakte Lauflängen
    • Spulenwechsel ohne Abfall und Stillstandszeiten
    • Schneller und effizienter Produktwechsel
    • Hohe Flexibilität und breites Anwendungsspektrum
  • Technische Daten
    Titer
    200 bis 8000 dtex
    Spulgeschwindigkeit
    Max. 400 m/min
    Bewicklungsbreite
    Max. 285 mm
    Antrieb
    Frequenzgeregelt
    Gestell
    3-etagig
    Spulendurchmesser
    Max. 355 mm
    Fadenzugkraft
    20 bis 1500 cN
    Hülsen
    K200, K250 oder K355*
    Verlegesystem
    Elektronisch
    *andere Werte auf Anfrage.
    Ein Zusammentreffen aller Grenzwerte ist nicht möglich
  • Hochleistungsfasern
  • Technische Garne
  • Monofilamente
  • Grasgarn
Galerie
SAHM 410E
Parallel-Spulmaschine
Spulkofp einer SAHM Parallel-Spulmaschine, Modell SAHM 410E HPF

SAHM 410E

Parallel-Spulmaschine
Titer
1100 bis 40000 dtex
Spulgeschwindigkeit
Max. 350 m/min
Bewicklungsbreite
Max. 300 mm
*andere Werte auf Anfrage.
Ein Zusammentreffen aller Grenzwerte ist nicht möglich
mehr
SAHM 410E
  • Anwendungen
    • Hochleistungsfasern
    • Multifilamente
    • Beschichtete oder gezwirnte Garne
  • Vorteile
    • Exzellente und reproduzierbare Spulenqualität
    • Elektronische Eingabe aller Spulparameter
    • Schneller und effizienter Produktwechsel
    • Hohe Flexibilität und breites Anwendungsspektrum
  • Technische Daten
    Titer
    1100 bis 40000 dtex
    Spulgeschwindigkeit
    Max. 350 m/min
    Bewicklungsbreite
    Max. 300 mm
    Antrieb
    Frequenzgeregelt
    Gestell
    3-etagig
    Spulendurchmesser
    Max. 355 mm
    Fadenzugkraft
    100 bis 1250 cN
    Hülsen
    K200, K250 oder K355*
    Verlegesystem
    Elektronisch
    *andere Werte auf Anfrage.
    Ein Zusammentreffen aller Grenzwerte ist nicht möglich
  • Hochleistungsfasern
  • Multifilamente
  • Beschichtete oder gezwirnte Garne
Prospekt
Galerie
SAHM BITENSOR 910E
Abrolleinheit
SAHM Abrolleinheit, Modell BITENSOR 910E

SAHM BITENSOR 910E

Abrolleinheit
Titer
250 bis 8000 dtex
Abrollgeschwindigkeit
70 bis 200 m/min
Bewicklungsbreite der Abrollspulen
Max. 300 mm
*andere Werte auf Anfrage.
Ein Zusammentreffen aller Grenzwerte ist nicht möglich
mehr
SAHM BITENSOR 910E
  • Anwendungen

    Der SAHM BITENSOR ist eine fadenzugkraftgesteuerte 2-Wege-Abrolleinheit.

    Er findet Anwendung im Filament-Winding Verfahren.

    Ideal ist der BITENSOR für Fäden, die einem Extrudier-, Laminier-, Pultrudier-, Tauch- oder Veredelungsprozeß vorgelegt werden.

  • Vorteile
    • Hohe Flexibilität und breites Anwendungsspektrum, besonders bei spulempfindlichen Materialien
    • Minimaler Bedien- und Überwachungsaufwand
    • Warnmeldung (Materialbruch, Lauflänge, Spulendurchmesser)
    • Bidirektionale Antriebstechnik (Vor- und Rückwärtslauf)
  • Technische Daten
    Titer
    250 bis 8000 dtex
    Abrollgeschwindigkeit
    70 bis 200 m/min
    Bewicklungsbreite der Abrollspulen
    Max. 300 mm
    Antrieb
    Frequenzgeregelt
    Gestell
    3-etagig = 9 Abrolleinheiten
    Fadenzugkraft
    50 bis 400 cN
    Gewicht der Abrollspulen
    Max. 12 kg
    Bewicklungsbreite der Abrollspulen
    75 bis 94 mm
    Spulendurchmesser der Abrollspulen
    Max. 320 mm
    *andere Werte auf Anfrage.
    Ein Zusammentreffen aller Grenzwerte ist nicht möglich

Der SAHM BITENSOR ist eine fadenzugkraftgesteuerte 2-Wege-Abrolleinheit.

Er findet Anwendung im Filament-Winding Verfahren.

Ideal ist der BITENSOR für Fäden, die einem Extrudier-, Laminier-, Pultrudier-, Tauch- oder Veredelungsprozeß vorgelegt werden.

Galerie
75 years innovative winding technology
Kontakt
