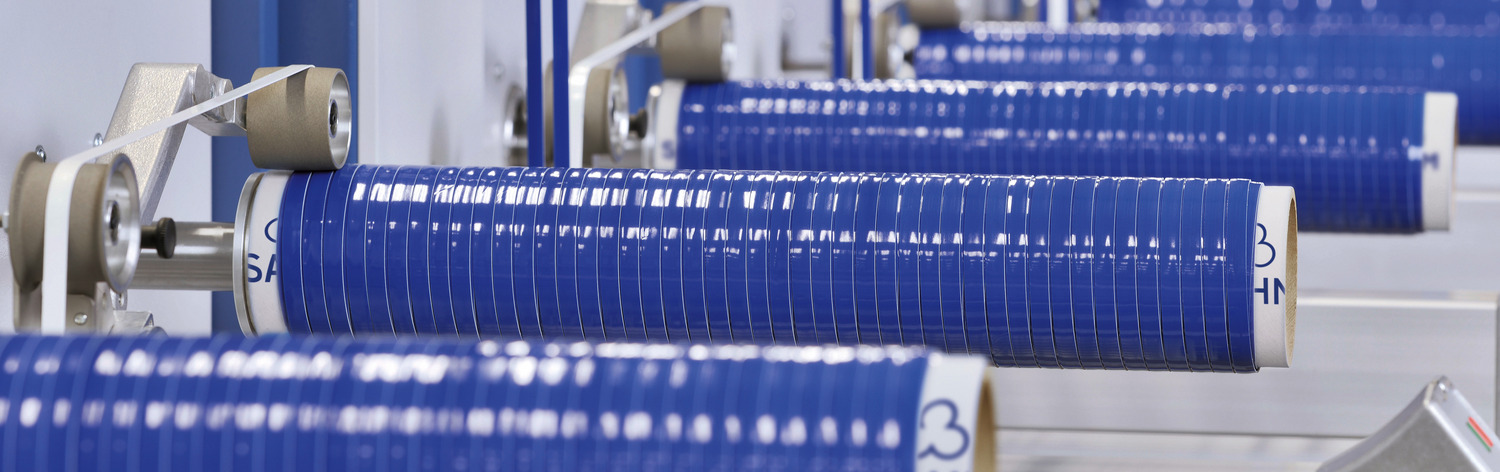

Präzisions-Parallel-Spulmaschinen

SAHM 460XE Serie

Anwendungen

Hauptanwendungen

  • Geschäumte (Klebe-) Bänder für dichtende Klebeverbindungen
  • Towpreg- und Prepreg-Bänder für Bauteile aus Verbundwerkstoffen
  • Pech-basierende Karbonfaser für High Tech-Anwendungen

Verschiedene Anwendungen

  • Sicherheitsstreifen und Hologramme, Aluminium-/PET-Verbundfolien, Kupferbänder

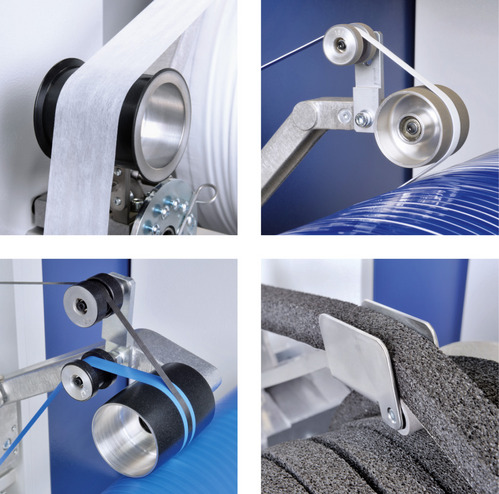

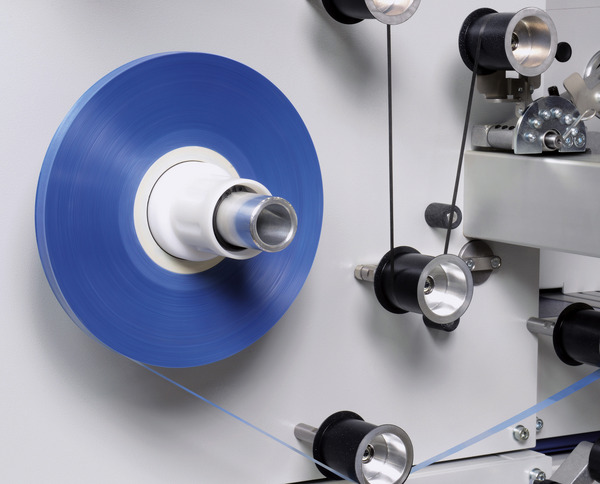

Verschiedene Rollen einer Spulmaschine aus der Modellreihe SAHM 460XE Series











Die optimale Rollengeometrie, Fadenführungstechnik und Oberflächenbeschichtung kann in Abhängigkeit der Spulmaterial-Eigenschaften gewählt werden.

Dadurch wird gewährleistet, dass jedes Material schonend umgelenkt und exakt auf der Spule verlegt wird.

Ihre Vorteile

Technische Daten

Spulverfahren Präzisions-Parallelspulung, Präzisions-Kreuzspulung
Spulendurchmesser Max. 400 oder 500 mm
Gestell 2- oder 3-etagig
Materialbreite Bis zu 35 mm (6" Hülse bis 65 mm)
Spulgeschwindigkeit Bis zu 300 m/min*
Bewicklungsbreite Max. 300, 400 oder 500 mm
Spulengewicht Max. 20 kg, 40 kg*
Fadenzugkraft 30 bis 3.000 cN*
Spulenform Zylindrisch, Kops, Diabolo, Scheibenspule, Step Winding, Delta Step Winding, Mehrfachspulen, Flanschhülsen, Kreuzspule



Ein Zusammentreffen aller Grenzwerte ist nicht möglich.                           * Andere Werte auf Anfrage



Merkmale und Optionen

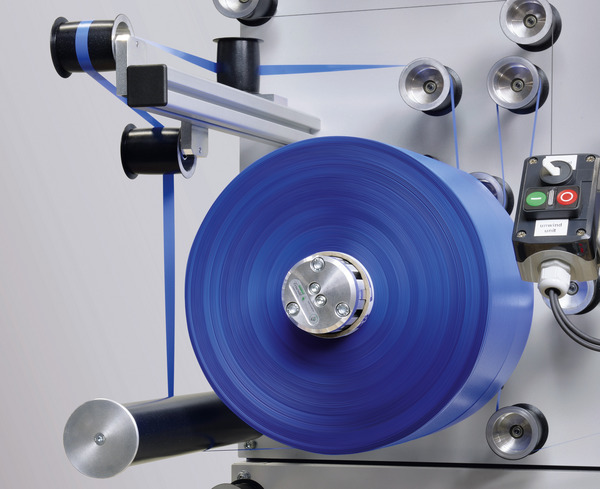

[Translate to 01 - Deutsch:] Winding head of a SAHM winding machine - model SAHM 460XE Series
MERKMAL
Individuelle Antriebe für Spindel und Verlegung
[Translate to 01 - Deutsch:] SAHM winding machine - model SAHM 460Xe Series - direct feeding of the winding material onto the traversing spindle
MERKMAL
Direkte Zuführung des Spulmaterials auf die changierende Spindel

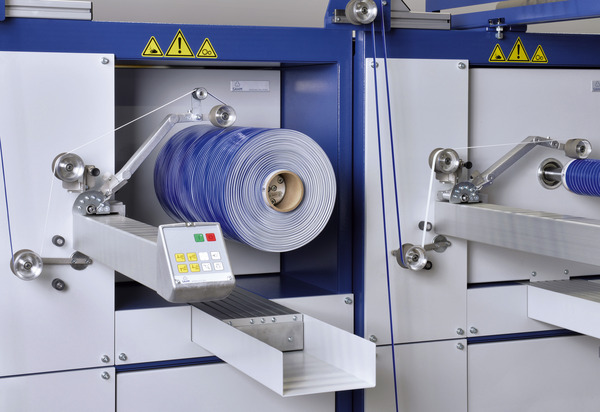

[Translate to 01 - Deutsch:] Pancake bobbin on a SAHM winding machine - model SAHM 460XE Series
OPTION
Mechanische Abrollung für Scheibenspulen

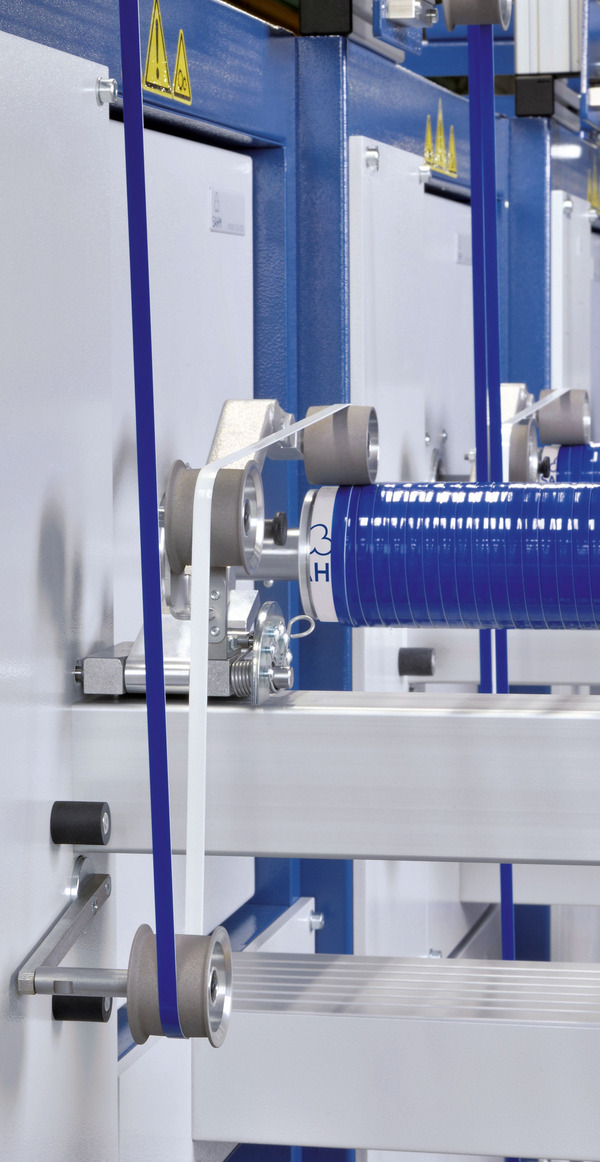

[Translate to 01 - Deutsch:] Bobbin on a SAHM winding machine - model SAHM 460XE Series - powered unwinding for cylindrical bobbins
OPTION
Angetriebene Abrollung für zylindrische Spulen

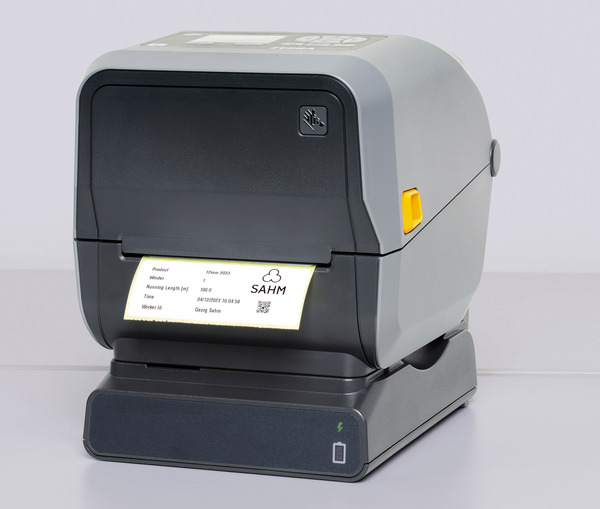

[Translate to 01 - Deutsch:] Label printing system of a SAHM winding machine - model SAHM 460XE Series
OPTION
Etikettendrucksystem (inkl. SAHM IPC, Software zum Labeldesign und zur Druckauftragsverwaltung)
[Translate to 01 - Deutsch:] Remote support for a SAHM winding machine by a SAHM technician
OPTION
Remote Support: Fernzugriff und -unterstützung für Diagnose und Anleitung bei der Fehlersuche

MerkmaleOptionen
  • Individuelle Antriebe für Spindel und Verlegung
  • Direkte Zuführung des Spulmaterials auf die changierende Spindel
  • Definiert-nachlassende Fadenzugkraft
  • Zentrale Prozesssteuerung (HMI Touchscreen) für Eingabe, Anzeige und Speicherung der Prozess- und Maschinenparameter
  • Alarmmanagement (z. B. Fadenbruch, Spulenwechsel)
  • Verschiedene Rollenkonturen







  • Alternative Oberflächenbeschichtung der Rollen
  • Pneumatischer Hülsenspanner (für verschiedene zylindrische Hülsen)
  • Einzelfadenspannung
  • Lieferwerk
  • Mechanische Abrollung für Scheibenspulen
  • Angetriebene Abrollung für zylindrische Spulen
  • Spaltnachführung
  • Schnittstelle zu Prozessleitsystem (OPC-UA)
  • Etikettendrucksystem (inkl. SAHM IPC, Software zum Labeldesign und zur Druckauftragsverwaltung)
  • Rezeptdatenbank (inkl. SAHM IPC)
  • Remote Support: Fernzugriff und -unterstützung für Diagnose und Anleitung bei der Fehlersuche

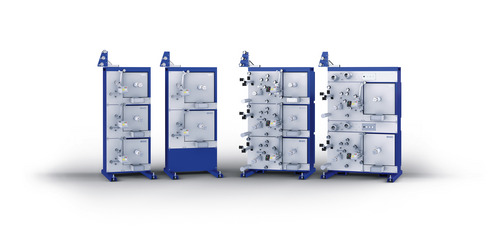

Gestelleinheiten (Beispiele)

Beispiele von Gestellvarianten einer Spulmaschine der Modellreihe SAHM 460XE Serie

Ganzheitliche Lösungen in der Schneid- und Spultechnik

SAHM Spulmaschinen stehen weltweit für höchste Präzision, wegweisende Technologie sowie langlebiges, wartungsarmes Design. Gute Gründe, die sie für den Einsatz in der Converting-Industrie zu empfehlen.

In Zusammenarbeit mit namhaften Partnern bieten wir unseren Kunden ganzheitliche Lösungen im Bereich der Schneid- und Spultechnik. Als Projektführer übernimmt SAHM die komplette Koordination und Kommunikation zwischen den beteiligten Unternehmen. Für unsere Kunden bedeutet das: ein verbindlicher Ansprechpartner und rundum verlässliche Technologie aus einer Hand

Menschen vor einer Spulmaschine der Modellreihe SAHM 460XE Serie
