SAHM 411XE

Präzisions-Parallel-Spulmaschine

SAHM 411XE

Anwendungen

Sicherheitsstreifen und Hologramme
Für Banknoten, Eintrittskarten, Kreditkarten etc.
Aluminium-/PET-Verbundfolien
Für Datenkabel, Kabel in der Automobilindustrie etc.
PP-Klebebänder (Aufreißbändchen)
Für Lebensmittelverpackungen, Wellpappverpackungen etc.
Verschiedene Anwendungen
Vliesstoffe für Windeln, Gummibänder für Reifen, Kupferbänder für Solarpaneele, Teflonbänder zum Abdichten, Prepreg Bändchen für Gewebe etc.

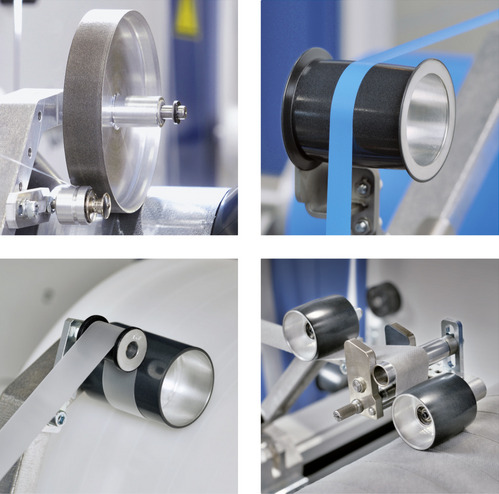

[Translate to 01 - Deutsch:] Different rollers of the SAHM 411XE

Die optimale Rollengeometrie, Fadenführungstechnik und Oberflächenbeschichtung kann in Abhängigkeit der Spulmaterial-Eigenschaften gewählt werden.

Dadurch wird gewährleistet, dass jedes Material schonend umgelenkt und exakt auf der Spule verlegt wird.

Ihre Vorteile

Technische Daten

Spulendurchmesser		400 mm	500 mm	615 mm
Spulverfahren	Präzisions-Parallelspulung	✓	✓	✓
Antrieb	Frequenzgeregelt	✓	✓	✓
Gestell	3-etagig	✓	✓
Gestell	2-etagig			✓
Materialbreite	1 bis 25 mm; materialabhängig bis 35 mm	✓	✓
Materialbreite	Materialabhängig bis 50 mm			✓
Spulgeschwindigkeit	Max. 300 m/min*	✓	✓	✓
Bewicklungsbreite	Einstellbar bis zu 310 mm; Option: bis zu 410 oder 510 mm	✓	✓	✓
Hülseninnendurchmesser	22, 76,2 oder 152,4 mm*	✓	✓	✓
Fadenzugkraft	Elektronisch einstellbar	✓	✓	✓
Spulenform	Zylindrisch, Kops, Diabolo, Scheibenspule, Step Winding, Delta Step Winding, Mehrfachspulen, Flanschhülsen	✓	✓	✓

Ein Zusammentreffen aller Grenzwerte ist nicht möglich. * Andere Werte auf Anfrage

Merkmale und Optionen

MERKMAL

Zentrale Prozesssteuerung (HMI Touchscreen) für Eingabe, Anzeige und Speicherung der Prozess- und Maschinenparameter

OPTION

Pneumatischer Hülsenspanner (für verschiedene zylindrische Hülsen)

OPTION

Abschieber (zum Aufschieben auf einen Spulenwagen oder um das Abnehmen der Spulen zu erleichtern)

OPTION

Etikettendrucksystem (inkl. SAHM IPC, Software zum Labeldesign und zur Druckauftragsverwaltung)

OPTION

Remote Support: Fernzugriff und -unterstützung für Diagnose und Anleitung bei der Fehlersuche

Merkmale

Optionen

Individuelle Antriebe für Spindel und Verlegung
Individuell geregelte Einzelverlegung
Nachlassende Fadenzugkraft mit zunehmendem Spulendurchmesser
Zentrale Prozesssteuerung (HMI Touchscreen) für Eingabe, Anzeige und Speicherung der Prozess- und Maschinenparameter
Alarmmanagement (z. B. Fadenbruch, Spulenwechsel)
Verschiedene Rollenkonturen

Alternative Oberflächenbeschichtung der Rollen
Pneumatischer Hülsenspanner (für verschiedene zylindrische Hülsen)
Einzelfadenspannung
Abschieber (zum Aufschieben auf einen Spulenwagen oder um das Abnehmen der Spulen zu erleichtern)
Spulenwagen (angepasst an die Gestellausführung des SAHM 411XE)
Schnittstelle zu Prozessleitsystem (OPC-UA)
Etikettendrucksystem (inkl. SAHM IPC, Software zum Labeldesign und zur Druckauftragsverwaltung)
Rezeptdatenbank (inkl. SAHM IPC)
Remote Support: Fernzugriff und -unterstützung für Diagnose und Anleitung bei der Fehlersuche

Gestelleinheiten (Beispiele)

Ganzheitliche Lösungen in der Schneid- und Spultechnik

SAHM Spulmaschinen stehen weltweit für höchste Präzision, wegweisende Technologie sowie langlebiges, wartungsarmes Design. Gute Gründe, die sie für den Einsatz in der Converting Industrie empfehlen.

In Zusammenarbeit mit namhaften Partnern bieten wir unseren Kunden ganzheitliche Lösungen im Bereich der Schneid- und Spultechnik. Als Projektführer übernimmt SAHM die komplette Koordination und Kommunikation zwischen den beteiligten Unternehmen. Für unsere Kunden bedeutet das: ein verbindlicher Ansprechpartner und rundum verlässliche Technologie aus einer Hand.

SAHM 411XE mit einer Schneidmaschine SSM 400 von Adolf Müller GmbH und Co. KG
